"Кремлёвский Дворец съездов" (Часть 12)

Начало: часть 1, часть 2, часть 3, часть 4, часть 5, часть 6, часть 7, часть 8, часть 9, часть 10, часть 11



кремлевский дворецЭлектрическое освещение в Кремлевском Дворце съездов выступает как мощное средство архитектурной выразительности, и наряду с другими средствами композиции ему принадлежит огромная роль в формировании идейно-художественного образа здания. Многообразные приемы использования достижений современной светотехники органично связаны с общим архитектурным замыслом. В этом смысле большая заслуга принадлежит инженерам-светотехникам, работавшим в тесном контакте с архитекторами и создавшим целую систему замечательных электротехнических устройств, служащих подлинным украшением сооружения.
Общее количество установленных здесь световых точек достигает 30 тысяч; из них 20 тысяч точек с люминесцентными лампами и 10 тысяч – с лампами накаливания. На них расходуется 6500 киловатт, что составляет половину всей мощности, потребляемой Дворцом.
Электроснабжение производится от двух независимых источников электроэнергии. В здании сооружены девять трансформаторных подстанций с автоматическим включением резерва. Восемь из них расположены в подвальных этажах, одна – в помещении хладоцентра. Эта система гарантирует полную надежность электроснабжения, соответствующую назначению здания. Помимо этого во Дворце имеется специальная аварийная аккумуляторная батарея на 220 вольт, обеспечивающая эвакуационное освещение на случай прекращения подачи электроэнергии от внешних источников.
кремлевский дворецПриемы искусственного освещения Дворца очень разнообразны.

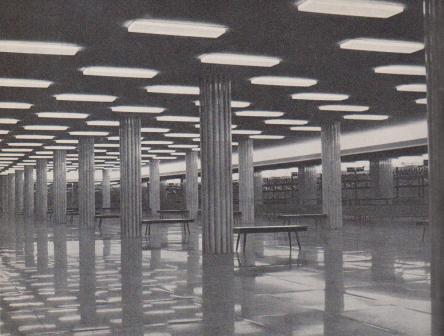

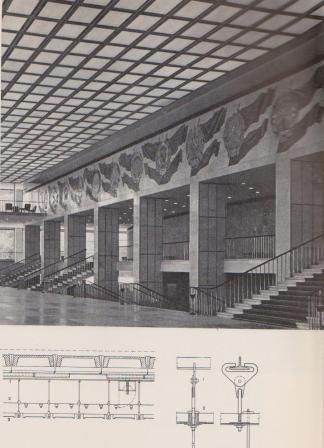

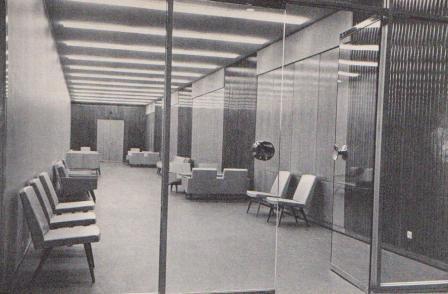

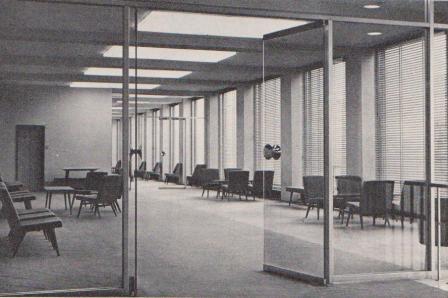

Светящиеся потолки и панели, плафоны, различные типы встроенных в подвесные потолки светильников со сплошными рассеивателями из молочного рифленого и гладкого органического стекла и другие осветительные устройства, запроектированные в соответствии с общей архитектурной композицией интерьеров, придают помещениям наряду с другими художественными элементами свой ярко выраженный индивидуальный характер. В качестве источников света широко применяются люминесцентные лампы теплого тона мощностью 40 ватт с двойным слоем люминофора, зеркальные лампы накаливания, выполненные из термостойкого стекла, и др. Светорассеивающими материалами для светящихся потолков служат органическое стекло и огнестойкая волнистая рулонная пленка «люмивент».
В зрительном и банкетном залах установлены дополнительные осветительные устройства (прожекторы с низковольтными лампами и мощные зеркальные лампы), включаемые во время киносъемки на цветную пленку. Светильники киносъемочного освещения оснащены специальными теплопоглощающими фильтрами, уменьшающими их тепловое воздействие.
Сложная система освещения Дворца имеет специальное централизованное управление. Оно осуществляется с пультов, на которых находятся аппараты управления и сигнализации освещения зала заседаний и сцены, банкетного зала, фойе, кулуаров, а также наружного освещения здания. Большой интерес представляет специальная установка для плавного регулирования (от ноля до максимального) светового потока люминесцентных ламп зрительного зала.
В соответствии с главенствующей ролью зрительного зала среди помещений Дворца он получил наиболее развитую систему освещения. Ее общая мощность составляет 1115 киловатт, а при киносъемочном освещении она достигает 1870 киловатт.
Зал заседаний освещается отраженным светом от люминесцентных ламп теплого тона мощностью 40 ватт, расположенных в падугах центральной части потолка, и прямым светом от зеркальных ламп накаливания, установленных над отверстиями падуг. кремлевский дворецСветовой поток как люминесцентных ламп, так и ламп накаливания имеет плавное регулирование, осуществляемое при помощи программного управления, позволяющего создавать различные световые режимы в соответствии с универсальным назначением зала.
Общая мощность электрического освещения основной части потолка зрительного зала составляет 727 киловатт. Сюда входят 6947 ламп, из них люминесцентных 2301, зеркальных 4346, светильников с лампами накаливания, размещенных по периметру зала, 300.
Для освещения последних рядов зала в потолок под балконом и амфитеатром встроено 189 трехламповых прямоугольных светильников с люминесцентными лампами. Под кулуарами амфитеатра и вдоль торцовой стены партера размещены круглые светильники с зеркальными лампами.
Задние ряды амфитеатра и балкона освещают 78 трехламповых люминесцентных светильников и ряд круглых светильников с зеркальными лампами, установленных под балконом второго яруса.
В пространстве между козырьком и первой падугой, как уже упоминалось выше, размещена осветительная галерея. В ее центральной части установлены осветительные приборы выносного соффита сцены, а по краям – прожекторы для киносъемок президиума.
Освещение президиума осуществляется зеркальными лампами мощностью 500 ватт, расположенными в горизонтальной части кремлевский дворецкозырька. В ячейках наклонной части козырька чередуются люминесцентные и зеркальные лампы, прикрытые продольными экранизирующими жалюзи.
Управление освещением зала осуществляется дистанционно с пульта, установленного в помещении регуляторной сценического освещения, откуда видны зал и сцена. Отсюда можно также управлять освещением вестибюля, фойе, гардероба и кулуаров.
Электроосветительное оборудование сцены, позволяющее создавать богатейшую шкалу световых эффектов, включает в себя 530 прожекторов, 40 проекционных аппаратов, 1800 зеркальных и люминесцентных ламп с общей мощностью 1700 киловатт.
В банкетном зале центральная часть освещается отраженным светом люминесцентных ламп, расположенных в подвесных коробах; по контуру размещены зеркальные лампы накаливания.
Связь и телевидение. Универсальное назначение Кремлевского Дворца съездов вызвало необходимость в самых разнообразных современных системах связи. Общее количество единиц различной слаботочной аппаратуры, установленной в здании, составляет около 15 тысяч. Здесь проложено свыше 250 километров различных кремлевский дворецмногожильных проводов и кабелей.
Во Дворце имеются все виды современной связи как с городами Советского Союза, так и с заграницей. В нем оборудованы два переговорных пункта для междугородной и международной телефонной связи, почтовое отделение и телеграф, оснащенные современными быстродействующими аппаратами.
Во Дворце действует автоматическая телефонная станция на 300 номеров с полной автоматической связью с АТС Москвы. Она обеспечивает телефонной связью все технические помещения и агрегаты здания, системы кондиционирования и вентиляции, подстанции, аппаратные, лифты, эскалаторы и т. д.
Здание оснащено электрочасовой сигнализацией. В распоряжении председателя, ведущего заседание, имеется автоматический контроль регламента выступлений, предупреждающий оратора об истечении его времени.
Система электропожарной сигнализации снабжена ручными и автоматическими пожарными извещателями, действующими при выделении в помещении тепла и дыма.
кремлевский дворецСпециальное телевизионное оборудование, установленное в зрительном зале, позволяет передавать изображения проходящих во Дворце спектаклей и собраний на Московский телевизионный центр и далее. Во Дворце смонтированы также две установки для внутренних телевизионных передач. Первая включает основную аппаратуру с сетью телевизионных приемников, расположенных в различных помещениях – фойе, кулуарах и т. п., на которых можно наблюдать за зрительным и банкетным залами. На этих же приемниках можно просматривать программы Московского телевизионного центра. Вторая установка предназначена только для театральных спектаклей и передает за кулисы происходящее на сцене.
В здании имеются две системы перевода речей: проводная – в зале заседаний и радиосистема – в банкетном зале и фойе. Уникальная установка зала заседаний дает возможность единовременного перевода на 28 языков (не считая основного русского языка). Зал разделен по продольной оси на две части; в каждой из них кресла оборудованы специальными абонентскими устройствами, позволяющими выбрать один из 15 языков (русский и 14 иностранных) и отрегулировать громкость. В подлокотники кресел вмонтированы металлические коробочки, имеющие штепсель для подключения наушника. Переводчики размещаются в 28 кабинах, расположенных у портала сцены.
Для работы на сцене создана специальная громкоговорящая диспетчерская связь. Она позволяет вызывать артистов на сцену, создает двустороннюю связь помощника режиссера с осветителями, механизаторами, оформителями, машинистом сцены и др., обеспечивает трансляцию в артистические комнаты.

Кинотехническое оборудование. В зрительном зале Дворца действует уникальная кинотехническая система, позволяющая демонстрировать кинофильмы – обычные, широкоэкранные и широкоформатные, с безантрактным переходом от одного вида к другому. При этом обеспечивается высокое качество изображений по яркости, резкости и устойчивости кинокадра.
кремлевский дворецДемонстрация кинофильмов осуществляется четырьмя кинопроекторами (два рабочих и два резервных). Кинопроекторы представляют собой универсальную установку, полезный световой поток которой при показе широкоформатных фильмов составляет 45 тысяч люмен, что дает высокую яркость кинопроекции на экранах площадью от 300 до 500 квадратных метров.
Эта сила светового потока создается благодаря устройству сверхмощного источника света в виде высокоинтенсивной угольной дуги новой формы, использующей воздушное дутье и сверхъяркие вращающиеся угольные электроды с водяным охлаждением. В эту систему входят также электропитающие и электрораспределительные устройства, преобразователи частоты, предварительные усилители, фильм-фонограф, экранное устройство, пульт дистанционного управления катетами (шторами) экрана.
При демонстрации кинофильмов регулирование резкости изображений и силы звука осуществляется с расположенного в зрительном зале центрального пульта управления, имеющего телефонную и светозвонковую связь с кинопроекционной.
В помещении кинопроекционной помимо универсальных кинопроекторов установлены распределительный щит электропитания кинопроекторов, предварительные усилители, дистанционный пульт управления кашетами экрана. В помещении имеется мощная вентиляционная система, обеспечивающая удаление газов дуговой лампы; поддерживаются необходимые температура и влажность воздуха.
Ширина экрана Дворца – 28 метров, высота – 13 метров. Раздвижной занавес и система кашет могут изменять величину экрана до кремлевский дворецразмеров, необходимых для других видов проекции.

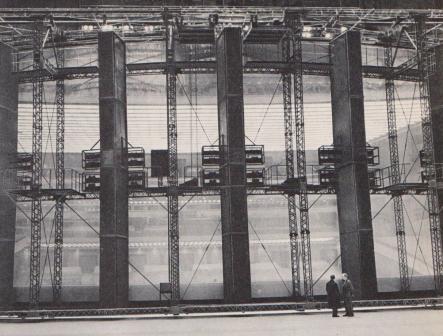

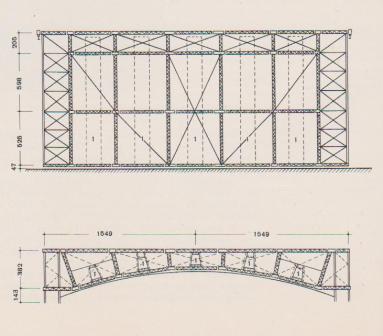

Натянутое на вогнутую по горизонтали раму полотно экрана выполнено из специального перфорированного пластиката. Экран смонтирован на каркасе из легированной стали и подвешен на двух балках, по которым он перемещается из арьерсцены в рабочее положение. На раме киноэкрана установлено пять колонн мощных громкоговорителей.
